(EMI/EMC FILTER) CL SERIES
| ■SPECIFICATIONS | |||||
Model |
Rated Voltage |
Rated Current |
Leakage Current |
Temperature |
Operating |
CL 1,2-F10-12(R) |
250V |
1A |
0.35mA max. |
40℃ max. |
-25℃ to + 85℃ |
CL 1,2-F10-13(R) |
0.5mA max. |
||||
CL 1,2-F16-12(R) |
250V |
1.6A |
0.35mA max. |
40℃ max. |
|
CL 1,2-F16-13(R) |
0.5mA max. |
||||
CL 1,2-F30-12(R) |
250V |
3A |
0.35mA max. |
40℃ max. |
|
CL 1,2-F30-13(R) |
0.5mA max. |
||||
CL 1,2-F45-12(R) |
250V |
4.5A |
0.35mA max. |
40℃ max. |
|
CL 1,2-F45-13(R) |
0.5mA max. |
||||
CL 1,2-F60-12(R) |
250V |
6A |
0.35mA max. |
40℃ max. |
|
CL 1,2-F60-13(R) |
0.5mA max. |
||||
| Note : All types are designed to meet the requirement of UL 1283, CSA 22.2, IEC 60939 | |||||
| Test Voltage : 1500V AC one minute, line to earth. | |||||
| Insulation Resistance : 300 Mohm min. at 500V DC. | |||||
| Voltage Drop : 1V max. at rated current. | |||||
| Weight : W2* : CL 1,2 Series: 27g. | |||||
| ■Model Number Construction | ||||||||
CL |
1 |
- |
F |
10 |
- |
1 |
2 |
R |
| |
| |
| |
| |
| |
| |
| |
||
Series Description |
Circuit order diff. |
Input/Output |
Current Rating: AC rms |
Line-Line |
Line-Gnd |
R: with |
||
(Screw mounting |

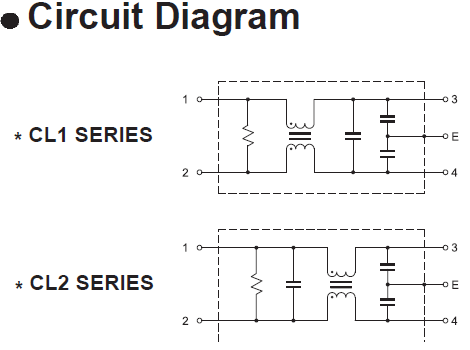

(Check Circuit |
Terminal style |
10: 1A |
Cap. Value |
Cap. Value |
resistor |
||
/Metallic shield |
Diagram on below) |
F: Faston Tab #110 |
16: 1.6A |
(X-Cap.) |
(Y-Cap.) |
|||
Case) |
30: 3A |
1: 0.1㎌ |
2: 2200㎊ |
|||||
45: 4.5A |
3: 3300㎊ |
|||||||
60: 6A |
||||||||
| ■CL Series Item List | ||||||
Amp. |
(생산 가능 제품 및 추천 제품) |
|||||
1 |
CL2-F10-12R |
|||||
1.6 |
CL2-F16-12R |
|||||
3 |
CL2-F30-12R |
|||||
4.5 |
CL2-F45-12R |
|||||
6 |
CL2-F60-12R |
|||||
| Bold(Yellow): Recommend Item(추천 품목) | ||||||
CL Catalog.pdfLINE TO LINE 필터 제품군에서 가장 저렴한 제품 입니다. LED 조명 등 기본적인 환경에 권해 드리며,
더 큰 EMI 감쇄 효과를 원하시면 CN2 또는 CA5 제품의 사용을 권장합니다.
제품에 대한 문의(가격 및 납기, 대치품 관련 등)는 좌측에 기재된 E-mail 또는 전화번호로 연락 주시면 상담해 드립니다.
