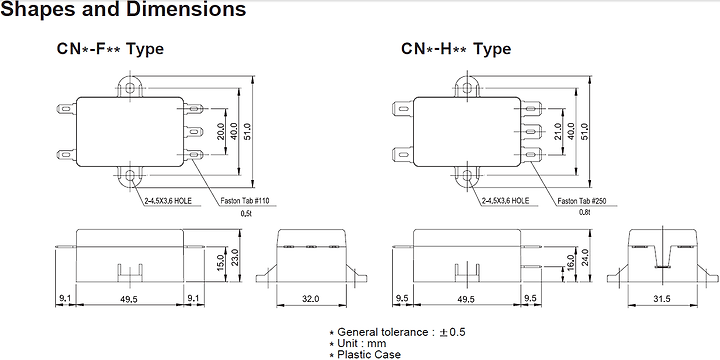

(EMI/EMC FILTER) CN SERIES
| ■SPECIFICATIONS | |||||
Model |
Rated Voltage |
Rated Current |
Leakage Current |
Temperature |
Operating |
CN 1,2-F(H)20, F(H)20-2(4) |
250V |
2A |
0.5mA max. |
30℃ max. |
-25℃ to + 85℃ |
CN 1,2-F(H)30, F(H)30-2(4) |
250V |
3A |
0.5mA max. |
30℃ max. |
|
CN 1,2-F(H)60, F(H)60-2(4) |
250V |
6A |
0.5mA max. |
30℃ max. |
|
CN 3-F(H)10, F(H)10-2(4) |
250V |
1A |
0.5mA max. |
30℃ max. |
|
CN 3-F(H)20, F(H)20-2(4) |
250V |
2A |
0.5mA max. |
30℃ max. |
|
CN 3-F(H)30, F(H)30-2(4) |
250V |
3A |
0.5mA max. |
30℃ max. |
|
| Note : All types are designed to meet the requirement of UL 1283, IEC 60939 | |||||
| Test Voltage : 1500V AC one minute, line to earth. | |||||
| Insulation Resistance : 300 Mohm min. at 500V DC. | |||||
| Voltage Drop : 1V max. (except CN3-F10) at rated current. | |||||
| Weight : W2* : CN1,2 Series: 60g. | |||||
| CN3 Series: 50g. | |||||
| ■Model Number Construction | ||||||
CN |
1 |
- |
F |
10 |
- |
2 |
| |
| |
| |
| |
| |
||
Series Description |
Circuit order diff. |
Input/Output |
Current Rating: AC rms |
Line-Line Cap. Value |
||
(Screw mounting |

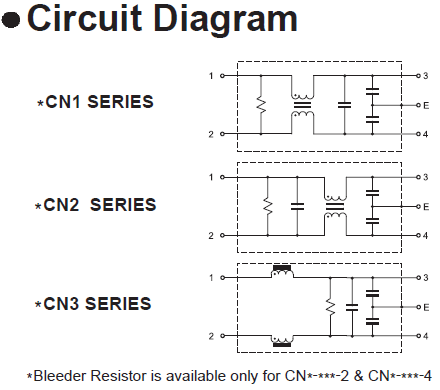

(Check Circuit |
Terminal style |
10: 1A |
(X-Cap.) |
||
/Plastic Case) |
Diagram on below) |
F: Faston Tab #110 |
20: 2A |
2: 0.22㎌(with resistor) |
||
H: Faston Tab #250 |
30: 3A |
4: 0.47㎌(with resistor) |
||||
60: 6A(CN1, 2 Only) |
none: 0.1㎌ |
|||||
| ■CN Series Item List | ||||||
Amp. |
(생산 가능 제품 및 추천 제품) |
|||||
1 |
소요 미비 |
|||||
2 |
소요 미비 |
|||||
3 |
CN2-F30 |
CN2-F30Y |
||||
6 |
CN1-F60 |
CN2-F60 |
||||
| Bold(Yellow): Recommend Item(추천 품목) | ||||||
CN Catalog.pdf보편적인 LINE TO LINE 필터 제품 입니다. 플라스틱 케이싱한 제품으로 GROUND PIN 접지로만 사용이 가능합니다.
더 큰 EMI 감쇄 효과를 원하시면 면접지가 가능하며 METAL MOLDING인 CA5 제품을 검토해 주세요.
제품에 대한 문의(가격 및 납기, 대치품 관련 등)는 좌측에 기재된 E-mail 또는 전화번호로 연락 주시면 상담해 드립니다.
※ CN2-F30Y model has no Y-Capacitor. Normal CN1,2 Series has 2x3300㎊ Y-Cap.
CN2-F30Y 모델에는 Y-캐패시터가 내장되어 있지 않습니다. 일반 제품에는 2x3300㎊ Y-캐패시터 내장
